Alimenter le FZ1000 sur le secteur ou avec une grosse batterie externe

Bonjour,

Alimenter le FZ1000 sur le secteur ou avec une grosse batterie externe
J'ai ouvert un post sur le sujet : Alimenter son FZ1000 ...... autrement qu'avec une batterie BLC12E sur le
forum du Repaire

Comme l'indiquait Nemodus (dans le post grip fz 1000 ICI), on peut quand même le faire sans Grip dédié en utilisant un adaptateur (fausse batterie) DMW-DCC8



Mais celui-ci se branche normalement à l'adaptateur secteur DMW-AC8



C'est déjà très bien comme solution

Mais pouvoir relier une batterie universelle au DMW-DCC8 de ce type :



Ou tout autre type d'alimentation nomade, alors là le Grip est partiellement remplacé.
En tout cas on s'en approche (l'encombrement en plus)


Bon cela c'est la théorie, mais dans la pratique (car je n'ai pas encore franchi le pas)


Est-ce quelqu'un à été plus loin dans cette démarche ?

Pour faire passer le fil en dehors du FZ1000 (comme l’indiquait Nemodus et que je n'avais pas du tout repairé sur le boitier)



Le genre de batterie cité plus haut, permet d'adapter le voltage :
5V/1.5A, 6V/1.5A, 7.5V1.5A, 9V/1.5A, 12V/2A, 14V/2A, 16V/3A, 19V/3A

Et permet donc d'augmenter considérablement l'autonomie de son boitier "en pleine nature"

La question que je me posais, c'est quel voltage choisir ?
La batterie DMW-BLC12E fait 7.2v, alors peut-on sélectionner 7.5v ?

Sur le Repaire, j'ai eu ses deux réponses :

Giroudf a dit :
les elements li-ion ont tous le meme voltage 3.6) mais sont souvent references sous differentes valeurs qui correspond a la charge mini, moyenne ou maxi (4.2)

pour un 7.2V ca peut-etre 7.2 (mini), 7.4 (moyen) ou 8.4 (maxi).
attention quand meme, les elements LiFePo ont eux une tension plus basse.(3.2 au lieu de 3.6)

Le probleme avec pas mal d'appareil genre cameras, c'est qu'il y a une puce pour controller la batterie.
en l'absence du bon signal, la batterie (ou ce qui la remplace) risque de ne pas fonctionner, d'ou l'avantage de passer par la prise d'alimentation.
L'autre avantage est que cette prise est souvent mieux protegee.

Jakovideo a dit :
Bonsoir , je viens de vérifier sur mon FZ 1000 la tension de la batterie lorsqu'elle est chargée à fond . Mon contrôleur indique 8,23 volts . Tu peux donc , en étant certain de n'avoir aucun problème , régler la tension de l'alim extérieure sur 7,5 V . Il faut simplement s'assurer qu'il s'agit bien d'une alimentation régulée . Par prudence et vu le prix de l'appareil photo , je vérifie toujours que la tension " à vide " ne dépasse pas le seuil autorisé .

Sur le Repaire, une autre réponse :

Jakovideo a dit :
Bonjour , quand je parle d'alimentation régulée , je parle au sens large , pas forcément de l'alimentation dont tu fais état . Pour savoir si on a à faire à une alim régulée , il faut obligatoirement posséder un petit multimètre si possible numérique . Ca ne coute pas cher et ça peut servir partout , par ex , dans la maison quand on a une panne . Prenons le cas qui nous intéresse ici :
L'appareil photo accepte une tension continue de 8 V avec un maximum à ne pas dépasser de 8,5 V MAIS on ne connait pas la consommation ( en courant - intensité ) de l'APN
Avec une alim régulée : réglée sur 7,5 V , elle va fournir 7,5 V ou un petit peu plus ( aucun problème )
Avec une alim non régulée : si il est indiqué sur le boitier de l'alim 7,5 V - 1 A , cela veut dire qu'elle fournira bien 7,5 V à condition que le courant consommé ( ici , par l'APN ) soit bien de 1 Ampère . Si , par malchance , l'APN ne consomme que la moitié , cette alim pourra très bien sortir une tension plus élevée , tension qui pourra dépasser la limite admissible de 8,5 V . Il y a un risque faible mais bien réel de détériorer l'appareil .
Cette explication n'avait pour but que de te donner qqs explications sur l'électricité . Ici , on est en présence d'une alim qui peut être réglée sur différentes tensions de sortie , ce qui signifie qu'il y a de très fortes chances qu'elle soit régulée .
Et aussi pour réagir sur le lien en anglais ( très intéressant ) que tu as mis et qui concerne les possibilités de monitoring du FZ 1000 , je pense qu'il ne faut pas être trop gourmand . Panasonic , comme tous constructeurs d'ailleurs , veille à créer des gammes de matériels . En montant en gamme et donc en prix , on a plus de possibilités . Ici , on est en présence d'un APN qui sort des videos 4K de toute beauté ( j'ai un écran 4K depuis un mois ) et ceci pour à peine plus de 600 euros . On ne peut pas tout avoir pour ce prix là . Si le FZ1000 pouvait faire la même chose qu'un GH4 , ils vendraient sans doute moins de GH4 .

Je vais pouvoir vous éclairer. J'en profite pour remercier tous ceux qui participe à ce forum, grâce à eux, je me suis débrouiller tout seul, je vais donc essayer d'apporter ma petite contribution. J'utilise cet accessoire depuis quelques mois sans problème.
La consommation du FZ 100 :
à l'arrêt est de 0,160 A/h
allumé sans écran, ni viseur est de 0.220 A/h
allumé avec viseur est de 0.23 A/h
allumé avec écran est de 0.260 A/h

A savoir qu'avec cette alimentation la mise en veille automatique est annulé.
J'utilise une batterie Li.ion de 12v avec un convertisseur pour ramener la tension à 7,2 v.
Aucun problème de puce, où quoi que se soit à signaler.
Petite précision, si on coupe la batterie 12v, Le Fz 100 au redémarrage ne reviens pas à la position du zoom avant l'arrêt.
C'est moins pratique qu'un grip, car on à un fil qui pends. Dans mon cas " piégeage photo ", ça ne pose aucun problème.
En espérant vous avoir été utile.

Bonjour infrarouge et merci pour toutes ces précisions.

Je vais déjà commander le DMW-DCC8.

Je dois partir en déplacement pour une quinzaine de jours, mais dés mon retour et mes premiers essais je ferais un retour sur l'alimentation avec la batterie externe MP3450
(Il ne devrait pas avoir de problème particulier), exactement comme cela s'est passé avec vous, mais comme je ne suis pas très "fort" en électricité, je n'avais pas les connaissances nécessaires pour me lancer les "yeux fermées"

Encore merci pour votre réponse

Bonne journée

Bien respecter les polarités avec la batterie externe .

Bonsoir jean-claude,

Merci du conseil. Je vérifierais cela.

le tien fonctionnait ? car j'ai du modifier le mien : https://www.forumlumix.com/t127995-alimentation-externe-de-grande-capacite-tuto

Bonjour Jc83,

J'ai commandé le DMW-DCC8 à la Fnac (ou plus particulièrement le vhbw DC-coupleur qui remplace le DMW-DCC8)

Je ne l'ai pas encore reçu.

C'est bien votre DMW-DCC8 que vous avez démonté et adapté ? Où l'aviez-vous acheté ?

Normalement, celui-ci est fait pour est relié avec l'adaptateur pour le secteur.
Ce que nous recherchons est très différent, notre but : faire une alimentation sur une batterie externe.

(Mes connaissance en électricité sont ) Mais si vous l'aviez relié le DMW-DCC8 directement sur le secteur avec l'adaptateur proposé, est-ce que cela aurait fonctionné ? ou bien c'est le DMW-DCC8 (No made Panasonic) qui de toute façon est en dehors du coup ?

Votre adaptation fonctionne avec la batterie que vous avez mis en lien ?
Pour ma part j'ai ce modèle : Batterie MP3450



Je l'ai depuis 8 ans et permet d'adapter le voltage :
5V/1.5A, 6V/1.5A, 7.5V1.5A, 9V/1.5A, 12V/2A, 14V/2A, 16V/3A, 19V/3A
Je peux donc alimenter un ordi comme une tête de grue par exemple (ce pour quoi j'avais au début lancé l'achat)



Bonjour Infrarouge,

Vous utilisez également un DMW-DCC8, et donc le votre ne présente pas le souci de celui de Jc83 ? Où l'avez-vous acheté ?

Pouvez-vous signaler les références de la batterie Li.ion que vous utilisez et le convertisseur pour ramener la tension à 7,2 v
(Ma batterie passe en sortie à 7.5v)


Encore merci à tous les deux pour vos réponses

Cette recherche a été initiée aussi ICI sur le Repaire (intégré à ce long post : la 4K à moins de 900 € .... Pourquoi pas ?)
Mais également Là

Et d'autres questionnements ICI

visio3 a écrit:

Bonjour Jc83,



C'est bien votre DMW-DCC8 que vous avez démonté et adapté ? Où l'aviez-vous acheté ?

Normalement, celui-ci est fait pour est relié avec l'adaptateur pour le secteur.
Ce que nous recherchons est très différent, notre but : faire une alimentation sur une batterie externe.

(Mes connaissance en électricité sont ) Mais si vous l'aviez relié le DMW-DCC8 directement sur le secteur avec l'adaptateur proposé, est-ce que cela aurait fonctionné ? ou bien c'est le DMW-DCC8 (No made Panasonic) qui de toute façon est en dehors du coup ?

Votre adaptation fonctionne avec la batterie que vous avez mis en lien ?

je vais essayer de repondre dans l'ordre !!
oui c'est bien mon DMW-DCC8 que j'ai demonte acheté ici : http://www.ebay.fr/itm/191847813796?_trksid=p2057872.m2749.l2649&ssPageName=STRK%3AMEBIDX%3AIT

on peut le relier à n'importe quelle alimentation pourvu que la tension ne depasse pas les 8.4V (tension en fin de charge de 2 cellules lipo) , c'est bien le DMW-DCC8 (No made Panasonic) qui pose probleme (pas de thermistance)

cette adaptation peut fonctionner avec n'importe quelle batterie en 2S (2 cellules)
je fais du modelisme donc j'ai tout un tas de batteries qui me permette de faire cette manip , celle dont j'ai mis le lien est la plus grosse que j'ai trouve , en plus petit mais moitie moins de capacité on trouve ça par ex : https://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idproduct=36693

j'aime bien faire simple par habitude professionnelle

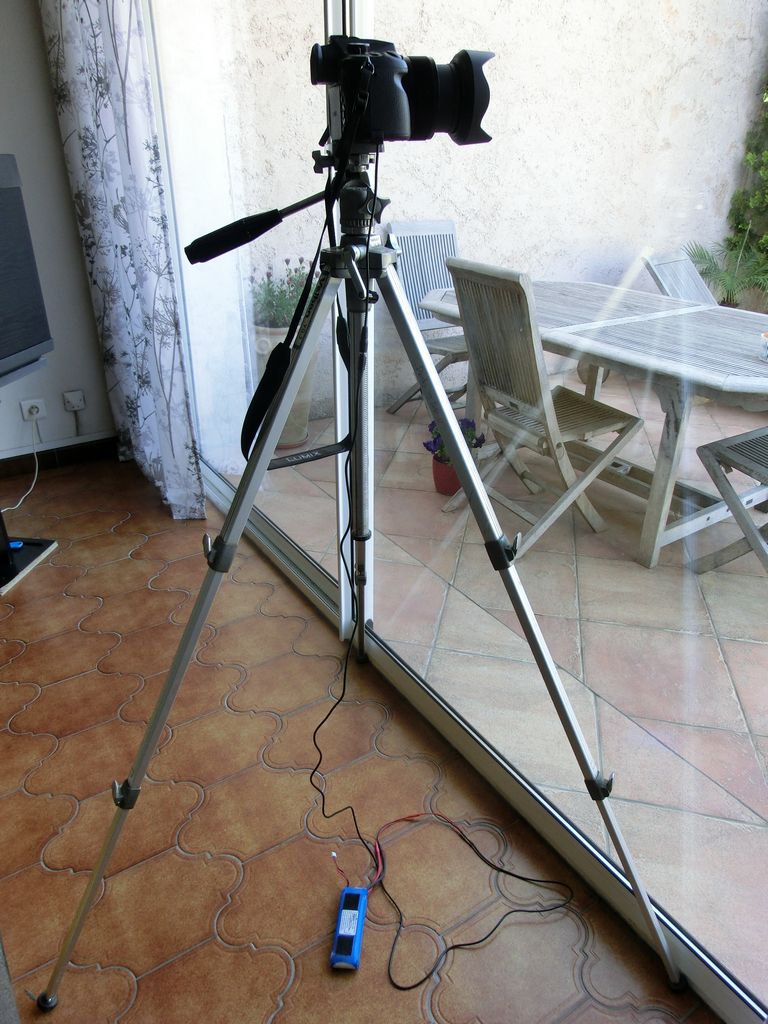

je suis en phase de test d'autonomie de time lapse ça donne ça : (avec une batterie de 5000mah (par terre) )) j'espere avoir 12h d'autonomie

VISIO, tous les bridges pana que je connais ( 3 ), fonctionnent avec batterie 7.2 V et la tension extérieure conseillée est de 8.4 v ; ce serait l'idéal .
Ton alim sort 7.5 v, entre les deux, elle doit bien convenir pour le FZ 1000 doté de la même batterie que le 200 et consomme
selon le cas entre 1 et 2 W ( Watt ? qu'est-ce que c'est ça encore ???? Il faut que l'alim puisse délivrer plus que ne consomme l'APN : P max W = 7.5 V  x 1.5 A >> 1 ou 2 W  )
Fais bien attention lorsque tu raccordes l'adaptateur que le plus sorte bien au bon endroit
( inversion possible des adaptateurs concentriques de la batterie externe )  ... Ce serait très préjudiciable à l'APN .

Bonjour visio 3,
j'ai utilisé un convertisseur car j'utilise une grosse batterie 12v LI-ion de 100 A/h ( 10 jours d'autonomie ). Donc dans votre cas, il n'y a strictement aucun problème à utiliser votre batterie régler sur 7,5v. La seule précaution à prendre et de bien vérifier la polarité sur le connecteur de sortie de ta batterie. Le - doit être sur la partie externe et le + à l'intérieur du connecteur.
Mon DMW-DCC8 à été acheter directement en Chine, mais ils sont tous pareils.
Votre batterie à 8 ans, et vu la taille elle ne doit avoir une grosse capacité ( Ampère ), je ne suis pas sûr que la Fz 1000 reste allumé longtemps. Il serais intéressant de connaitre sa capacité.

Merci à vous trois pour ces réponses très rapide

Jc83

J'ai bien peur que quand je vais recevoir mon DMW-DCC8, il est le même problème
Où trouver la resistance de 10kohms (Plus aucun magasin d'électronique dans ma région (PACA), enfin à ma connaissance)
Est-ce que le DMW-DCC8 est difficile à ouvrir ?

Pas trouvé où acheter le "véritable" DMW-DCC8 made in Panasonic, même sur leur site il n'y a pas de lien vers où l'acheter ?

BJ 46

Pour faire cette vérification (de polarité), quel outils est nécessaire ? Un multimètres ?
(Quand je disais ne pas avoir de grandes connaissances en électricité la preuve est faite   )

visio3 a écrit:

Merci à vous trois pour ces réponses très rapide

Jc83

J'ai bien peur que quand je vais recevoir mon DMW-DCC8, il est le même problème
Où trouver la resistance de 10kohms (Plus aucun magasin d'électronique dans ma région (PACA), enfin à ma connaissance)
Est-ce que le DMW-DCC8 est difficile à ouvrir ?

non c'est tres facile de l'ouvrir avec un couteau ou mieux avec un cutter , une resistance de 10k ça doit être facile à trouver , il y a des sites où l'on peut en  trouver mais ils vont te la vendre par quantite vu que ça doit valoir 1 ou 2 cts


pour info j'ai relevé les consos à l'aide d'une alim stabilisée les resultats sont là : https://www.forumlumix.com/t127996-mesures-de-conso-d-un-fz1000 on peut donc en deduire la puissance consommée qui est de l'ordre de de 2.5w à 3w (c'est un ordre de grandeur)

Est-ce que cela pourrait convenir ICI ou LA

visio3 a écrit:

Est-ce que cela pourrait convenir ICI ou LA

oui bien sur , prends les là où les fdp sont  les moins chers

attends quand même de voir si ton coupleur est ok ou pas

pour info j'ai fini le test :
batterie de 5000 mah
Timing : 1 img/5secondes
duree : un peu plus de 13h

VISIO a écrit:

Pour faire cette vérification (de polarité), quel outils est nécessaire ? Un multimètres ?

Oui, un multimètre suffirait mais si c'est pour servir une fois ... C'est dommage .
Respecte bien les repères qui ne manquent pas de figurer sur les différents connecteurs en commençant par celui de l'adaptateur que tu montes à la place de la batterie ( BLC 12 ) .

visio3 a écrit:

Pas trouvé où acheter le "véritable" DMW-DCC8 made in Panasonic, même sur leur site il n'y a pas de lien vers où l'acheter ?

aux USA

http://www.bestbatt.com/Panasonic-DMW-DCC8-Plus-DMW-AC8PP-Combo-p/bbdcc8.htm?CartID=1

rkc83 a écrit:

aux USA

http://www.bestbatt.com/Panasonic-DMW-DCC8-Plus-DMW-AC8PP-Combo-p/bbdcc8.htm?CartID=1

je l'avais vu , mais ce n'est pas sur que ce soit un original et il ne veut (d'apres ce que j'ai compris) que le coupleur

En tous cas le coupleur ressemble bien à l'original

http://shop.panasonic.com/support-only/DMW-DCC8.html

Il faudrait mailer au site pour confirmation

L'adaptateur n'est par contre pas un original
http://shop.panasonic.com/cameras-and-camcorders/camera-and-camcorder-accessories/camera-accessories/camera-batteries-chargers-adapters/DMW-AC8.html#q=Adapter+DMW-AC8&start=1

rkc83 a écrit:

En tous cas le coupleur ressemble bien à l'original

http://shop.panasonic.com/support-only/DMW-DCC8.html

il y a un pbl sur ce coupleur , c'est qu'on ne peut pas fermer la trappe vu que la sortie est derriere et non pas sur le cote comme sur le mien ce qui permet de poser l'appareil sur un pied , sinon se trimballer avec l'appareil à la main trappe ouverte ça doit pas être terrible...............

Bonjour Rkc83

Merci pour le lien, j'en ai commandé un à la Fnac ICI quand je l'aurais reçu, je verrais s'il a le même problème que celui de Jc83.

Et je ferais les différents test de polarité, de la régulation de l'alimentation ...

Mais à ce moment je reviendrais vous voir pour en savoir plus sur le maniement du multimètre (Mon voisin en a un dans son atelier, mais ne sait pas s'en servi donc )

Infrarouge

infrarouge a écrit:

Bonjour visio 3,
j'ai utilisé un convertisseur car j'utilise une grosse batterie 12v LI-ion de 100 A/h ( 10 jours d'autonomie ). Donc dans votre cas, il n'y a strictement aucun problème à utiliser votre batterie régler sur 7,5v. La seule précaution à prendre et de bien vérifier la polarité sur le connecteur de sortie de ta batterie. Le - doit être sur la partie externe et le + à l'intérieur du connecteur.
Mon DMW-DCC8 à été acheter directement en Chine, mais ils sont tous pareils.
Votre batterie à 8 ans, et vu la taille elle ne doit avoir une grosse capacité ( Ampère ), je ne suis pas sûr que la Fz 1000 reste allumé longtemps. Il serais intéressant de connaitre sa capacité.

Le votre avait donc le même problème cité par Jc83 ? vous avez fait la même adaptation ?

Dans un autre domaine d'alimentation (Pour un Zoom H4n en 5v) et en suivant cela : ICI

En faisant le même test, je suis arrivé à 15 H et des poussières, j'ai donc rempli une carte SD de 32 Go et la batterie avait encore beaucoup d'énergie à donner

Mais finalement je vais brancher le H4n sur CELA

Et ainsi libérer la batterie MP3450 pour le FZ1000

rkc83 a écrit:

En tous cas le coupleur ressemble bien à l'original

http://shop.panasonic.com/support-only/DMW-DCC8.html

Il faudrait mailer au site pour confirmation

L'adaptateur n'est par contre pas un original
http://shop.panasonic.com/cameras-and-camcorders/camera-and-camcorder-accessories/camera-accessories/camera-batteries-chargers-adapters/DMW-AC8.html#q=Adapter+DMW-AC8&start=1

Je viens d'avoir la réponse

"Thank for your contact us. Our products are not original brand. Our brand is Kapaxen but 100% compatible with your camera."

Je confirme que je n'ai eu aucun problème de compatibilité.
Le convertisseur utilisé :
http://fr.aliexpress.com/item/Free-Shipping-DC-4V-40V-To-1V-37V-LM2596-Adjustable-Step-Down-Power-Converter-LED-Voltmeter/32545564645.html

et

http://fr.aliexpress.com/item/DCC8-DMW-DCC8-DC-COUPLER-For-Panasonic-Lumix-DMC-GH2-GH2H-DMW-BLC12-Battery/32479399850.html?spm=2114.06010108.3.44.5YY2cv&ws_ab_test=searchweb201556_0,searchweb201602_2_10034_10033_507_10020_10017_10005_10006_10021_10022_10009_10008_10018_10019,searchweb201603_9&btsid=c3ab12d0-41f1-4c3e-a524-c58652c8122f

Merci Infrarouge pour tout ces renseignements, on peut donc dire que tous les DMW-DCC8 ne présentent pas le même problème   je vais attendre le miens pour voir

infrarouge a écrit:

Bonjour visio 3,
Votre batterie à 8 ans, et vu la taille elle ne doit avoir une grosse capacité ( Ampère ), je ne suis pas sûr que la Fz 1000 reste allumé longtemps. Il serais intéressant de connaitre sa capacité.

Voici les caractéristiques de la Batterie  MP3450 :

Technologie: Lithium-Polymère
Puissance nominale: 50 W
Energie: 50 Wh
Intensité max.: 3,5A
Sortie Voltage Variable: 5V/1.5A, 6V/1.5A, 7.5V1.5A, 9V/1.5A, 12V/2A, 14V/2A,
16V/3A, 19V/3A
Sortie USB femelle: 5V/1A
Entrée alimentation : 12-20V
Poids: 450g
Dimensions : 8,3 x 17,3 x 2,3 cm
Température stockage : -20°C / +43°C
Température charge : 0°C / +45°C
Température décharge :-20°C / +60°C
Capacités max. (Ah / V) : 10Ah / 5V - 8,3Ah / 6V - 6,6Ah / 7,5V - 5,5Ah / 9V - 4,1Ah
/ 12V - 3,5Ah / 14V - 3,1Ah / 16V - 2,6Ah / 19V

Donc de : 10 000 mAh (5V) à 2600 mAh (19V)
6600 mAh pour (7.5V)

Le seul défaut que je trouve à cette batterie et le risque que l'on peut changer de voltage accidentellement, et le FZ1000 est mort.
Si 15h d'autonomie suffit, alors votre batterie est suffisante.

Il y a un système de sécurité pour empêcher (bloquer) le voltage :

"Verrouiller le voltage (façade : symbole cadenas fermé). Cela permet d'éviter de
changer accidentellement le voltage pendant que vous alimentez/chargez votre
appareil."

Précision :
Sélectionner un adaptateur
1. Choisir l'adaptateur qui s'adapte le mieux à l'entrée de l'alimentation de votre appareil.
2. Identifier le symbole de polarité (à coté de l'entrée de l'alimentation ou sur le chargeur de votre
appareil) : MP3450 supporte seulement la polarité positive. Si votre appareil a une polarité
négative, ne pas utiliser MP3450 pour le charger ou l'alimenter :
3. Connecter l'adaptateur au cordon d'alimentation.



Le manuel complet ICI

choisir polarité positive

Il y a quelques temps j'avais fait un test sur l'autonomie des batteries "officielles" de Panasonic (Celle à environ 50/60 €) en filmant en 4K (25 ou 24p) de manière continu ou multi-prises ICI

Donc en attendant de refaire ces tests dès que j'aurais reçu le DMW-DCC8, je devrais (en 4k) être entre 7/8 h d'autonomie, un peu plus en FHD. (Et deux batteries Panasonic en secours) cela devrait être correct.


à suivre .....


Infrarouge

15 H, c'est une estimation pour la photo ?


Selon les tests de jc83 et 5000mah :

jc83 a écrit:

je suis en phase de test d'autonomie de time lapse ça donne ça :
(avec une batterie de 5000mah)
Timing : 1 img/5secondes
duree : un peu plus de 13h

Oui, juste alumé.Ca reste une estimation maxi avec une batterie à 100 %.
La consommation du FZ 100 :
à l'arrêt est de 0,160 A/h
allumé sans écran, ni viseur est de 0.220 A/h
allumé avec viseur est de 0.23 A/h
allumé avec écran est de 0.260 A/h

pour info , j'ai reçu mes batteries chilipower j'ai fait un test dans les mêmes conditions que ci dessus :

1img/5sec

batterie d'origine  : 3h11
chilipower : 3h07

j'ai du mal à comprendre.
tu as fait 4478 photos en tout juste pour vérifier la différence entre les deux batteries?

Merci Jc83 pour les précisions
Et surtout merci de le publier, cela aide ceux qui hésite, qui cherche l'information.....

De mon coté, lorsque je fais un test ou une longue recherche, je le publie également.
Pourquoi ne le garder que pour soi

chris tac a écrit:

j'ai du mal à comprendre.
tu as fait 4478 photos en tout juste pour vérifier la différence entre les deux batteries?

oui avec l'intervallometre (voir plus haut 26/04 à 10h13)
